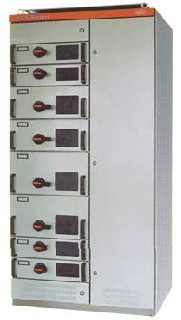

GCS低压抽出式开关柜



用途

GCS型交流低压抽出式开关柜适用于发电厂、石油化工、冶金、纺织、高层建筑供电等行业，在大型发电厂、石油化工等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50（60）Hz，额定工作电压为380（660）V，额定电流为4000A及发下的发、供系统中的配电，电动机集中控制，电抗器限流，无功功率补偿使用的低压成套配电装置。



产品特点



项               目		单 位	数        据
主电路额定电压		V	交流380（400）/（660）
辅助电路额定电压		V	交流220、380（400）、直流110、220
额定频率		Hz	50（60）
额定绝缘电压		V	660（1000）
额定电流	水平母线	A	≤4000
	垂直母线（MCC）		1000
母线额定短时耐受电流		kA/1s	50、80
母线额定峰值耐受电流		kA/0.1s	105、176
工频试验电压	主电路	V/1min	2500
	辅助电路		1760
母线	三相四线制		A.B.C.PEN
	三相五线制		A.B.C.PEN
防护等级			IP30.IP40
