配移开式ZN85-40.5(3AV3)型真空断路器或SF型和FP系列六氟化
硫断路器。KYN61-40.5铠装移开式交流金属封闭开关设备 (以下
简称开关柜)，适用于三相交流50Hz、30KV单母线及单母线分段电力系统，主要应用于发电厂、变电所及工矿企业、高层建筑的变配电中作为接受和分配电能之用，并对电路实行控制、保护和监测，满足IEC60298、GB3906、DL404等标准的要求，并具备完善的“五防”功能。
二、使用条件
◆
◆ 环境温度：上限为+40℃，下限为-15℃；
◆ 相对湿度：日平均值不大于95%；月平均值不大于90%；

◆ 地震烈度：不超过8度；
◆ 没有火灾爆炸危险，没有剧烈震动及化学腐蚀等严惩污秽的场所。
海拔高度：不超过2000米；
三、产品特点
◆ 采用热缩绝缘材料及环氧涂覆绝缘工艺，优化电极形状，柜体结构紧凑，缩小占地面积。
◆ 开关柜柜体选用优质敷铝锌板经数经数控钣金加工成形后,通过高强度螺栓螺母和铆螺母连接而成,构件表面采用
喷塑或镀锌工艺;
◆ 可配用国产ZN85-40.5(3AV3)真空断路器和法国施耐德SF1、SF2型及阿尔斯通FP系列六氟化硫断路器，以满
足不同用户的需求；
◆ 开关柜各功能小室均采用金属隔板封隔，并没有独立的压力释放通道；
◆ 断路器、接地开关等操作均可在开关柜门关闭情况下进行，即可实现关门操作；
◆ 开关林忆莲的结构适应性强，主结线方案可以达到198种以上，能满足不同用户的需要；
◆ 手车、断路器，接地开关和后柜门之间设有防止误操作的机械锁装置，“五防”功能齐全，安全
四、产品结构设计
KYN61-40.5开关柜的结构特征：铠装型移开式。开关柜由固定的柜体和可抽出部件（简称手车）两大部分组成（开关设备外形尺寸及结构示意图见图1），断路器室、母线室、电缆室、及继电器仪表室均由接地的金属隔板分开，组成一个全封闭的铠装设备。开关柜柜体采用敷铝锌板和冷轧钢板，经数控机床加工和折弯后组装而成，装配好的开关设备能保证尺寸上的统一性及很高的机械强度。柜体外壳零件采用敷铝锌板材料，不仅外形美观而且具有很强的抗腐蚀能力。

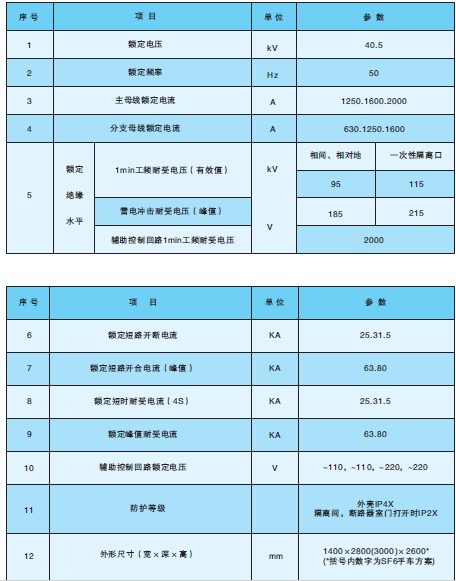

技术参数 ：
