一、用途

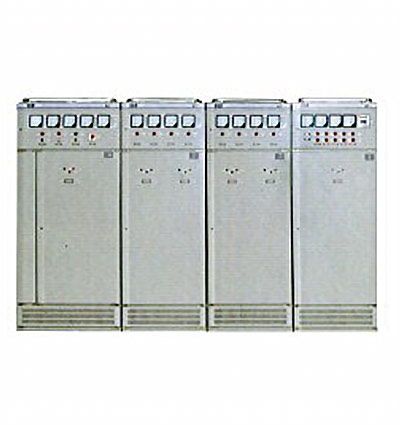

GGD型交流低压配电柜适用于发电厂、变电站、厂
矿企业等电力用户的交流50Hz，额定工作电680V，
额定工作电流至5000 A 的配电系统，作为动力、
照明及配电设备的电能转换、分配与控制之用。
G G D型交流低压配电柜是本着安全、经济、合理
可靠的原则设计的新型低压配电柜。产品具有分
断能力高，动热稳定性好、电气方案灵活、组合
方便、系列性、实用性强、结构新颖、防护等级高等特点。可作为低压成套开关设备的更新换代
产品使用。GGD型交流低压配电柜符合IEC439《低压成套开关设备的控制设备》，GB7251.1《低压成套开关设备》等标准。
二、使用条件
a、周围空气温度不高于+40℃，不低于-5℃，24小时内的平均温度不高于+35℃。
b、户内安装使用，使用地点的海拔高度不得超过3000m。
c、周围空气相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度，例如20℃时为
90%，但应考虑到由于温度的变化可能会偶然产生凝露影响。
d、设备安装时与垂直面的倾斜度不超过5度。
e、设备应安装在无剧烈震动和冲击的地方，以及不足使电器元件受到腐蚀的场所。
f、用户有特殊要求的可与制造厂协商解决。

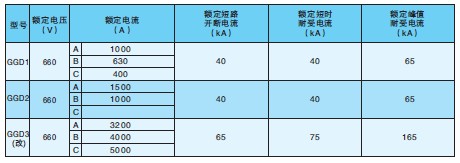

三、电气性能技术参数 ☆
四、结构特点
a、GGD型交流低压配电柜的柜体采用通用柜的形式，构架零件由8MF冷弯型钢局部焊接组装而成，构架零件及专用配套零件由型钢定点生产厂配套供货，以保证柜体的精度和质量。通用柜的零部件按模块原理设计，并有20模的安装孔，通用系数高。可以使工厂实现预生产。既缩短了生产周期，也提高了工作效率。
b、GGD柜设计时充分考虑到柜体运行中的散热问题。在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自上而下形成一个自然通风道，达到散热的目的。
c、GGD柜按照现代工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，是整柜美观大方、面目一新。
d、柜门用转轴式活动铰链相连，安装、拆卸方便。门的折边均嵌有一根山型橡塑条，关门时门与构架之间的嵌条有一定的压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级。
e、装有电器元件的仪表门用多股软铜线与构架相连接地。柜内的安装件与构架间用滚花螺钉连接，整柜构成完整的接地保护电路。
f、柜体表面采用静电喷涂，附着力强，质感好。整柜呈亚光色调，避免了炫目效应，给值班人员创造了较舒适环境。
g、柜体的顶盖在需要时刻拆除，便于现场母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。
h、柜体的防护等级为IP30，用户也可根据使用环境的要求在IP20-IP40之间选择。
