→ 具有全智能、高分断、零飞弧等特点
→ 交流额定电流400A-6300A、短路分断85KA-120KA.
→ 具有3极和4极，抽屉式和固定式，可侧进线安装。
→ 具有多种智能控制器，提供不同功能；智能化功能，
显示功能，整定功能，监控功能，故障记忆功能，可
带通信接口，实现遥测、遥调、遥控、遥讯。
→ 符合IEC60947-2，GB14048.2等标准。
→ 保护特性齐全，整定方便，精确度高，具有瞬时短
延时，

一、用途及适用范围
TSTW1系列智能型万能式断路器（以下简称断路器），
适用于交流50Hz，额定电压至660V（690V）及以下，额
定电流400A~6300A的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路、单相接地等故障的危害。断路器具有智能化保护功能，选择性保护精确，能提高供电可靠性，避免不必要的停电。同时带有开放式通讯接口，可进行“四遥”，以满足控制中心和自动化系统的要求。断路器在海拔2000米时脉冲耐压8000V（不同海拔按标准修正，最高不超过12000V）。该断路器不带智能控制器及传感器可作隔离器用，标示为 。断路器符合GB14048.2《低压开关设备和控制设备 低压断路器》和IEC60947—2《低压开关设备和控制设备 断路器》等标准。
二、分类：
按安装方式分 a、固定式 b、抽屉式
按极数分：三极、四极
按操作方式分 a、电动操作 b、手动操作（检修、维护用）
脱扣器种类：
智能控制器、欠电压瞬时（或延时）脱扣器、分励脱扣器。
智能控制器性能：
a、智能控制器分为：H型（通讯用）、M型（普通智能型）；
b、具有过载长延时反时限、短延时反时限、定时限、热记忆功能、瞬时功能。可由用户自行设定组成所需要的保护特性；
c、单相接地保护功能、密码保护功能、负载监控功能；
d、显示功能：整定电流显示、动作电流显示、各相电压显示及欠电压保护（电压显示应在订货时提出）；
e、宽电压运行功能（应在订货时提出）；
f、报警功能：过载报警；
g、自检功能：过载自检、微机自诊断；
h、试验功能：试验控制器的动作特性；
i、模块设计：根据不同用户的需要，提供各种附加功能。
三、正常工作条件和安装条件
◆周围空气温度
上限值不超过+40℃，下限值不低于-5℃，24h平均值不超过+35℃。
注：上限值超过+40℃或下限值低于-10℃或-25℃的工作条件，用户应与本公司协商。
安装地点的海拔不超过2000m。
◆大气条件
大气相对湿度在周围空气温度为+40℃时不超过50%，在较低温度下可以有较高的相对湿度，最湿月的月平均最大
◆相对湿度为90%，同时该月的平均最低温度为+25℃，并考虑到因温度变化发生在产品表面上的凝露。超过规定要求应
与本公司协商。
◆防护等级：IP30
◆污染等级：Ⅲ
◆使用类别：B类
◆安装类别：
额定工作电压660V（690V）及以下的断路器以及欠电压脱扣器，电源变压器初级线圈用于安装类别Ⅳ；辅助电路及控制电路安装类别为Ⅲ。
◆安装条件
断路器应按本说明书要求安装，断路器的垂直倾斜度不超过5度（矿用断路器的倾斜度不超过15度）。
◆特殊用途与用户协商

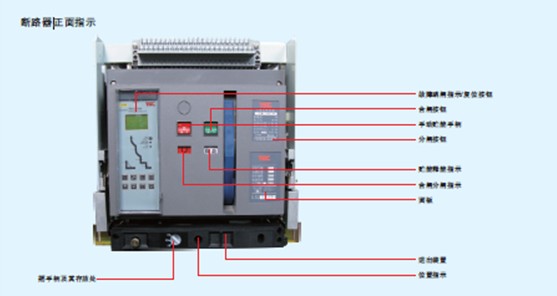

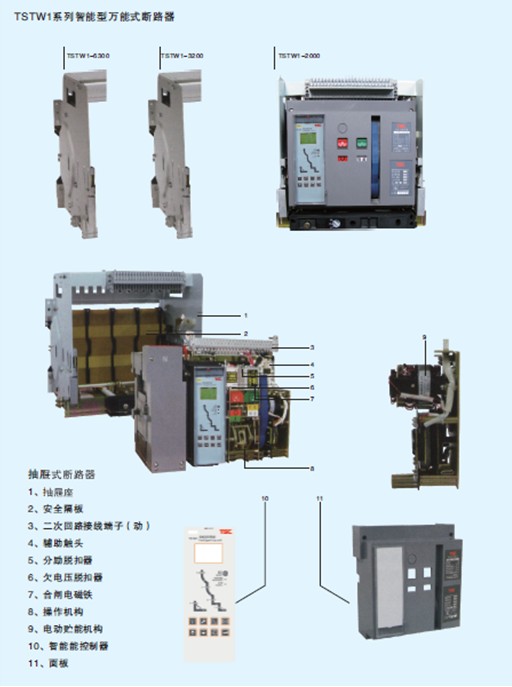

四、结构简介

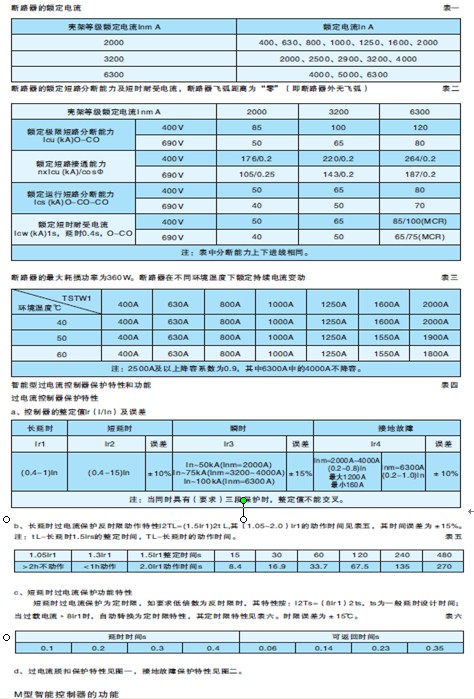

五、技术数据与性能

1.1.1 过载长延时保护
过载长延时保护功能一般用来对电缆过负荷进行保护，保护基于电流的真有效值（RMS）

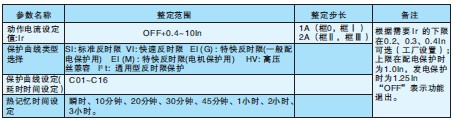

1．1．1．2过载长延时保护动作特性
1.1.2 短路短延时保护
•短延时保护防止配电系统的阻抗性短路，此类短路一般是由于线路局部短路故障产生的，电流一般超出过载的范围，但短路电流又不是很大。
•短路短延时的跳闸延时是为了实现选择性保护。
•短路延时保护是基于电流真有效值（R M S）的保护，分成两段：反时限段，定时限段；进一步加强了与下级保护
装置的配合。
• 短延时保护可以选配区域连锁功能
05 06当短路故障发生在本级断路器出线侧时，短路短延时将瞬时跳开断路器；当短路故障发生在本级断路器的下一级断路器的出线侧时，则短路短延时经设定的延时时间后跳开断路器。此功能的实现需配合使用开关量输入（D I），开关量输出（D O），D I用于检测下一级断路器的区域连锁信号，D O用于向上一级断路器发出连锁信号。
1.1.3 瞬时保护特性
瞬时保护功能防止配电系统的固体短路，此类故障一般为相间故障，短路电流比较大，需要快速断开。此保护是基于电流真有效值（RMS）进行的保护。
1.1.4 MCR和HSISC保护
MCR和HSISC保护是针对断路器本身进行的调整瞬时保护；当越限故障电流产生时，控制器会在10 ms内发出跳闸指令。其中MCR保护对断路器的接通能力进行保护，防止断路器接通超过接通极限能力的电流而导致开关损坏，保护在分闸及断路器合闸瞬间（100ms内）起作用；HSISC保护对断路器的极限承载能力进行保护，防止开关承载超过极限分断能力的电流，在合闸100ms后起作用。
1.1.5中性线保护
实际应用中中性相所用的电缆及电流特性和其它三相常常有很大差别，控制器针对不同的应用情况对中性相实施不同的保护。当中性线较细时，可采用半定值的方法保护；当中性线和其它相一样时可采用全定值的方法保护；当电网中的谐波比较重时可采用双倍定值或1.6倍定值进行保护。
1.1.6 接地保护
对于单相金属性接地故障保护，有二种保护方式：剩余电流（差值）型（T）和地电流型（W）。T型检测零序电流，即取四相（3相4线线制）或三相（3相3线制）电流的矢量和进行保护。地电流型是通过特殊的外部互感器直接检测接地电缆上的电流，可对断路器的上，下级接地故障同时进行保护，互感器和断路器的最大距离不超过10米。对于差值型接地故障可实现区域连锁。
1.1.7 漏电保护
适用于设备绝缘损坏导致的漏电故障或人体接触外露的导电部位而导致的漏电故障，漏电脱扣值IΔn直接用安培表示，和断路器的额定电流无关。取信号的方式为零序取样方式，需外加一只矩形互感器；这种取样的精度，灵敏度较高，适用于较小电流的保护。
1.1.8 接地报警
接地报警功能和接地保护功能是相互独立的，同时存在，有各自独立的设置参数。
1.1.9 漏电报警
漏电报警功能和漏电保护功能是相互独立的，同时存在，有各自独立的设置参数。动作原则，动作特性，返回特性同接地报警。
1.1.10 电流不平衡保护
电流不平衡保护对断相和三相的电流不平衡进行保护，根据三相电流之间的不平衡率进行保护动作。当执行方式为报警时，其动作原则同接地保护。
1.1.11 需用电流保护
在一个滑动时间窗口内计算各相电流真有效值的需用值，当需用值越限时保护动作。当执行方式为报警时，其动作原则同接地报警。滑动时间窗口的设置在“测量表设置”菜单项中。需用电流保护是针对各相分别设定
1.1.12 欠压保护
控制器测量一次回路电压的真有效值，当三个相-相电压（线电压）都小于设定值时，即三个线电压的最大值小于欠压保护设定值时欠压保护动作；当三个线电压的最大值大于返回值时报警动作返回。
1.1.13 过压保护
控制器测量一次回路电压的真有效值，当三个相-相电压（线电压）都大于设定值时，即三个线电压的最小值大于过压保护设定值时过压保护动作；当三个线电压的最小值小于返回值时报警动作返回。
1.1.14 电压不平衡保护
电压不平衡保护根据三个线电压之间的不平衡进行保护动作，其动作原理和过压保护相同。
1 .1 .1 5 欠频，过频保护
控制器检测系统电压的频率，对频率过大，过小都可以进行保护。过频，欠频保护的动作原则，动作特性和过压，欠压保护相同。
1.1.16 逆功率保护
逆功率保护取三相有功功率之和，当功率的流向和用户设定功率方向相反，且大于设定值时，保护起动。功率方向及电源进线方向设置在“测量表设置”菜单相中，必需和实际应用情况一致。其动作原则同过压保护。
1.1.17 相序保护
相序检测取自一次电压，当检到相序与启动值设定方向相同时，保护动作，保护作特性为瞬时，当有一相或多相电压不存在时，此功能自动退出。
1.1.18 负载监控
负载监控可用于预报警，亦可用于控制支路负荷。动作依据顺根据功率或电流进行动作，有两种方式可选，方式一，可独立控制两路负荷，当运行参数超过整定值时，相应负载监控D O延时动作（需设定相应D O功能），控制分断两路支路负荷，保证主系统供电。方式二，一般用于控制同一支路负荷，当运行参数超过启动值，“负载监控一”D o延时动作（动作形式可为脉冲方式或电平方式）分断支路负荷；若分断后运行参数值低于返回值，并经延时设定时间后， “负载监控一”D O返回，“负载监控二”D O动作（电平方式或脉冲方式），接通已分断的负荷，恢复系统供电。
