→二段保护、高分断、体积小、安装方便。
→电网—电网（R型）、电网—发动机（F型）、各取所需,自动、手动兼容
→欠电压、过电压、断相、过载、短路保护、带消防远程接口、通讯接口、功能齐全。
→一体式、分体式任意选用。
→三极、四级，高分断、一般分断，规格齐全。
→运行参数整定可调，L E D显示全中文菜单操作。
→额定电压4 0 0 V ,额定电流1 0 A - 8 0 0 A .
一、适用范围

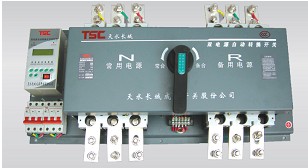

TSTA1系列双电源自动转换开关（以下简称ATS）主要由两台具有高分断能力的TSTM1系列断路器及本公司自行研制的双电源自动转换开关控制器等组成，适用于额定电压400V、50Hz，额定电流800A及以下的高层建筑、医院、商场、银行、消防、化工、冶金、军事设施等不允许断电的一类负荷，部分二类负荷，完成双回路供电系统的电源自动转换，从而保证重要用户供电的可靠性。本产品符合GB/T14048.11 IEC60847—6—1《自动转换开关电器》标准。
二、正常工作条件
周围空气温度：上限值不超过+40℃；下限值不低于-5℃；24h内的平均值不超过+35℃；
安装地点：安装地点的海拔高度不超过2000米；
大气条件：大气的相对湿度在周围空气温度为+40℃时不超过50%，在较低温度下可以有较高的相对湿度，最湿月平均最低温度为25℃时平均相对湿度为90%，并考虑到因温度变化发生在产品表面的凝露。
使用环境：ATS应安装在无导电尘埃及侵蚀性、易爆、易燃气体的干燥环境中，并应避免雨淋及进水，装置不能受到撞击和振动，其安装垂直斜度不超过5度，ATS安装场所的外磁场，在任何方向不应超过地磁场的5倍。
三、性能特点
TSTA1系列双电源自动转换开关具有完善的检测、保护功能，它采用高速单片嵌入式微处理器为主控芯片，实时检测电源的供电状况，能确保供电系统高可靠运行。
◆具有机械联锁和电气联锁双重保护功能，以防止两台断路器同时合闸。具有“手动控制”、“自投自复”、“常用供电”、“备用供电”、“断电再扣”、“自投不自复”6种控制运行方法。
◆具有欠电压、过电压、缺相等保护功能，防止故障电源向负载供电。
◆具有电源故障、断路器脱扣等故障的报警或指示功能。
◆具有防止二次重合闸功能；（即负载侧短路、过载、断电器自动合闸（脱扣）后，不能自行自动合闸）。
◆具有运行参数值（ 欠电压值、过电压值、分闸延时值、合闸延时值）整定可调，L C D同时显示两路相电压，全中文菜单操作，方便用户实时查询。
◆具有消防接口，紧急情况下，只要接入消防控制D C24 V（控制电压由用户选择），本控制器会立即输出—控制触点迅速切断相关回路。
四、主要技术参数
◆电器级别：CB级（即断路器主触头能接通分断短路电流并配备过电流脱扣器）；
◆使用类别：AC-33B（典型用途：电动机负载、电阻和30%一下白炽灯负载）。
◆额定工作电压：线电压~400V；
◆额定频率：50Hz
◆欠电压保护整定范围值：150V~187V可调；级差1V，出厂设定值170V。
◆欠电压回复正常值：欠电压值+10V。
◆过电压保护整定范围值：240V~279V可调；级差1V，出厂整定值270V。
◆过电压恢复正常值：过电压值-10V。分闸延时时间：1.2~60s可调；级差1s，出厂设定值1.2s。
合闸延时时间：1.2~60s可调；级差1s，出厂设定值1.2s。
◆发电机启动延时时间：3s。
◆电压表显示精度：2.5级
注：欠电压值、过电压值及各相供电压显示均为相与中性线之间的电压。
五、规格
