适用范围
B型：无感或微感电路
C型：照明配电电路
D型：工业配电系统
过载及短路保护
符合标准
◆ GB10963.1、IEC60898-1。
                  适用工作环境及安装条件
◆环境温度：-35℃~+70℃
◆空气相对湿度：≤95%
◆海拔：≤2000m
◆污染等级2的环境
◆无显著振动和冲击的地方

产品特点
◆快速闭合：保证冲击性负载的可靠工作，延长断路器寿命
◆具有短路限流结构—额定短路分断能力高
◆具有过载及短路保护装置—保护功能齐全
◆采用“框式”接线结构—接线安全可靠
◆可配多种附件：漏电脱扣器、辅助触头、报警触头、
分励脱扣器、过欠压脱扣器、汇流排
—功能扩展简便
◆模块化、模数化—任意组合、系列配套
◆TH 35mm标准安装轨安装—安装简捷方便
产品优势
1、保证短路分断能力
断路器全系列产品，其短路分断的电流能达到1万安培，40A及以下的小型断路器分断电流最大可达到1万5千安培。
2、快速断开
短路时能够快速断开，并不受所有电源条件和瞬时特性曲线的选择性的干扰。所有线路上的故障都保证人员、电器装置和线路得到保护。
3、同时打开多极小型断路器
一个能够安全、准确并同时打开多极小型断路器上的所有触头的独特的操作机构。其操控距离比最有力的竞争者的机构还要超过三陪。
4、根据杠杆运动的速率立即闭合断路器
高速闭合开关原理：在断路器闭合操作时，力被传送到动触头的闭合行程，当行程达到一半后（而无串联电流发生）、尽管没有停止操作，但动触头暂停了闭合的进程，这时能量得到储存，在触头继续闭合的进程下，能量突然得到释放触头高速闭合。这一独特功能，使我们在闭合操作时，
无论移动手柄快与慢，断路器闭合都分为三个阶段，第一阶段仅仅是互相接近，这个距离并不对电弧的产生起到作用。继续推动手柄，此时“接近”被打断，同时第二阶段开始。这时，动触头暂停了向静触头的闭合，动触头的弹簧力被储存，但手柄在继续移动。根据预先储存的力，第
三阶段中高速闭合开关功能开始启动，动触头以极快速度闭合到静触头上，然而这个功能的优点是完全以断路器手柄的操作速率而体现的（应不低于正常的速度，加快操作
速度后其效果会更佳）。以上原理有以下的优点：
a）即使断路器上的手柄转动非常缓慢，触头也不会燃烧。有时这种情况称做“短路”或造成“熔焊”。因此以这种方式是有利于小型断路器（MCB）的使用寿命。
b）即使额定电流非常低，断路器上的高速闭合功能能保证接触良好，除非电源使用错误。
C）小型断路器的使用寿命会大大延长。
5、尺寸特别小
根据已有资料，由于小型断路器尺寸特别小（宽度仅有81mm）、在所有短路电流达到1万安培的小型断路器中。在电流达到1.5万安培的断路器中，我们有最小尺寸的小型断
路器。（可参见尺寸图）
因此在安装导线时，我们有更多的空间来接线。这个优点
在使用小型断路器的配电箱时特别有用。
6、装有锁闭板的可移动端子能够避免导线安装不正确接线端子（接线框）设计成一个有锁闭板的形式。这是一个独特的设计，帮助我们避免了在安装导线时无法看到端子的问题，这个设计，排除了把部分导线接在接线端子下的可能性。这样的设计也能避免事故发生的频率，这样的错误通常会在终端用户身上发生、而配电箱制造厂不得不承担因这样的错误而产生的附加费用。断路器是根据这样的事实设计：在断路器底部每个接线端子上都有平锁闭板。拧动螺丝，锁闭板逐步进入接线孔并关闭接线端子下的空间。因此，它避免了多股导线被分接在接线端子下，在接线端子下，锁闭板与小型断路器的内部是隔绝的。接线端子在底部有一些交叉凹槽一在拧紧螺丝后导线沉入凹槽，那些凹槽一可以帮助我们把导线接得更牢靠，避免导线被拉出一半或从接线端子上全部拉出。
7、独特的灭弧室
独特的灭弧室是一个全新的概念，除了其他必需的功能，短路过程一开始就能在动、静触头断开之前，使用灭火室中的消弧气体将动、静触头冷却。
8、用于在小型断路器DIN导轨上的紧固和拆除的独特的安
装卡扣独特的安装卡扣：除了能够正常的紧固在DIN导轨上，也能够轻易地将小型断路器从一排装置上拆除下来，这无须断开整个连接电路的连接装置。其他优点：—卡扣不会从小型断路器的主体部分脱离—无需不锈钢弹簧等其他附件。
9、DIN导轨上的垂直稳定性的增加
MCB在安装到DIN导轨以后，由于成形塑料成品（安装卡）卡在小型断路器底部，这使得其垂直稳定性得到改善、小型断路器扭转应力，反翻力被消除，与竞争者比较断路
器互相之间的区别，安装卡的不同设计起着十分重要的作用。
10、多极设计下的小型断路器的主体坚硬度
外部设计不但保证了单极断路器的高坚硬度，而且保证了多极电路断路器的坚硬度。坚硬度不仅由准确的安装和铆钉的数量决定，而且由多极拼装定位件起稳定、准确作用
的极间设计决定。
11、接线端子定位性强
断路器外壳式这样设计的：当铆钉铆好后，接线端子上下移动自如。但对拧动螺钉的扭转力能有一个很好的卡位i，使得接线栓无法任意扭转，当拧松接线螺钉后，接线螺钉也不会从外壳内掉出来。
12、独有的透明翻盖的设计
每台断路器的手柄上方都装有一个美观而透明的翻盖。翻盖下面可放一张标签，上面可标识被保护电器的名称。也可直接写在塑料表面，该装置表面与断路器表面是平齐的，且与断路器窗口表面共同形成一个美观弧形面。
13、指示触头状态且能防止灰尘进入的彩色显示器
MCB上装有一个显示断路器触头闭合(ON)或断开（OFF）状态的彩色显示器，它指示断路器通断状态和真正的触头接触状态。该显示器有一个透明塑料盖，以防止灰尘进入MCB，且有一个视觉扩大效果。彩色显示器的颜色是这样区分的：
断路器闭合—红色I-ON
断路器断开—绿色O-OFF
14、由叉状汇流排连接的单极断路器设计
在小型断路器外壳的接线端子部位的上端（通过叉形汇流排来连接），设计成容易扳离的隔离板。那些隔离板可以避免多极连接汇流排易发生的短路现象。
15、公差和膨胀不会影响其功能
本设计对断路器的附件（比如：辅助开关、报警开关、过欠压脱扣器、分励脱扣器等）的功能不产生任何影响下能接受其膨胀、振动、磨损等不利的情况。这个独特的设计。
改善了零件的质量同时也保证了不同的、甚至是特殊的操作条件下操作的可靠性。
16、输入和输出端子的不同连接方式
输入和输出导线可以在不损坏小型断路器的功能情况下，任意地连接到接线端子的上端和下端（输入端和输出端可随意转换）。根据这个优势，安装就更简单且配电箱上的分配器更佳多样化。
17、跌落或震动不可能改变断路器的特性
用于短路保护的电磁式高速脱扣器的设计能承断路器受跌落或震动情况，其中的特性用户无需要作任何的调整。其中的线圈导线的截面、匝数和中心部分的弹簧压力决定了其在意外情况下特性的不变性。
18、高耐震强度
适用于结构配电箱。一个非常好的构件层决定了其耐震强度。
19、每个小型断路器上参数的全面检查
先进设计、优质的材料、以及对每个断路器上所有参数的全面检查保证了小型断路器的高质量。
A、检查带有用于短路保护的电磁式高速脱扣器三次（如果由于连接不正确或发生电路故障）每个生产的产品都要通过测试标准。本标准中有一个断路器的瞬时脱扣特性的额定电流的下限值和上限值，在下限值电路不应断开。到上限值，断路器则保证脱扣器（断开电路）。动作时间不
准超过0.1秒。重复本测试过程3次。
B、检查带有过载保护的热脱扣器至少两次（如果电路发生了过载现象），至少完成两次热脱扣器测试直到金属器调整到指定测试值。这个测试过程根据EN60898选择随机样本进行热脱扣器的延时测试至少进行一次。
C、对操作机构的可靠性检查至少五次：测试操作机构断路和通路及其动触头位置指示的正确性是上述两个测试外的另一个检查要点。
 20、接线端子可接大截面的导线
横截面积为25平方毫米的实心导线和横截面积为16平方毫米的绞合导线其电流都能达到63安培。而接线端子的几何横截面面积是50平方毫米。当安装那些用于高电流输入的横截面积较大的导线时，你可不必通过使用那些会产生接触电阻的附加接线端子来解决这样的问题。连接叉状汇流
排小型断路器。叉状汇流排安装在螺丝头下面和接线端子的上面，不会占接线端子中的任何空间。根据以上所述他们能使输入导线的连接不受任何干扰。在一些接线端子没有外壳隔离的小型断路器中，其所连接的相位会在某些特殊条件下发生短路现象。而我们的TSTB1系列小型断路器可以避免这种现象发生。
21、将手柄锁定在ON和OFF位置上
由于断路器的手柄上刻有导向凹槽（凹槽被刻在两个地方OFF和ON位置），手柄可以被锁定。可通过手柄上的导向凹槽将小1.4 锁定轴插入其中，手柄就无法转动。如果手柄被锁定在ON位置，使得人为无法随意操作手柄。然而电路如发生短路或过载，断路器照样可以断开，如果手柄被
锁定在OFF位置，那么断路器就无法闭合。可以避免不安全的误操作。同样的作用：我们还有一种塑料的手柄定位锁，它将套在手柄上进行可靠地锁定。
22、多种附件连接到断路器的两端十分简单
许多断路器的附件通过一声很轻的“咔嚓”将他们与MCB两端连接起来。在MCB主体部分两端上的塑料粘贴板盖住槽口，拆去盖板可与一些附件进行连接。如辅助开关、报警开关、过欠压脱扣器、分励脱扣器等，这些附件能保护、控制、远程控制、远程显示断路器的打开和关闭的位置。根据以上提及的方面，这些附件使我们的断路器能够广泛应用于不同工业的控制自动化过程领域中。这些附件也可以互相连接，形成不同的组合。

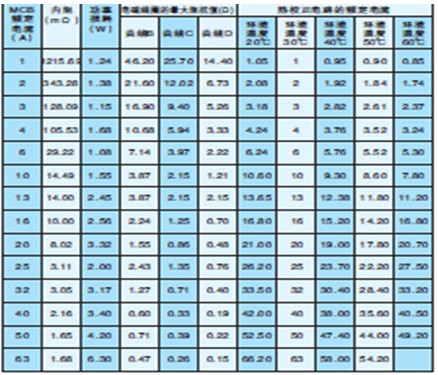

23、环境温度对额定电流的影响
