一、用途
TSTC1-4004~9504四极交流接触器，主要用于交流50Hz（或60Hz），额定绝缘电压为690V，在
AC-3使用类别下额定工作电压为380 V时额定工作电流至40A~95A的三相四线制电路中，供远距离接通和分断电路用。
二、产品特点
●该系列产品为四极交流接触器，具有两对常开主触头和两对常闭主触头，用来实现电路的切换（电源切换或负载切换），用单台产品即可完成可靠切换；如果用普通的其它产品来达
到电路切换的目的，需要两台在结构上有联锁功能的产品才能满足要求；这无论从价格还是
从体积上，都超出了该系列产品。另外，该系列产品在正常工作时，控制回路不通电，实现
了节能运行。所以该产品具有切换可靠，高性能和高经济技术指标等特点。
●接触器具有各种组合功能，除安装面外，其余各面均能加装附件，以扩展产品的使用功能。
a．接触器的两侧可加装辅助触头组
b．接触器的端面可加装辅助触头组或空气延时头
c．接触器的线圈上还可加装延时模块、接口模块或过电压抑制器等功能模块。
三、工作条件和安装条件
●环境温度为-5℃～+40℃，24小时内平均温度不超过+35℃；
●安装地点海拔不超过2000m；
●安装地点的空气相对湿度在最高温度为+40℃时不超过50%，在较低温度下可以允许有较高的相对湿度，在20℃时达90%。对由于温度变化在产品表面上偶尔产生的凝露应采取特殊的措施；
●污染等级为“污染等级3”；
●安装类别为“安装类别Ⅲ”；
●特殊用途与用户协商；
●产品安装面与垂直面的倾斜度不大于5°。

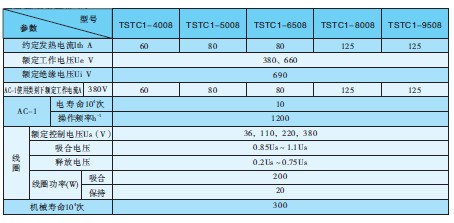

四、主要技术参数
1、产品符合的标准为：IEC60947，GB14048.4
主要技术

▲接线端子连接导线的能力表
八、订货须知
▲在订货时指明下列事项：
●接触器的全型号及名称
●控制线圈的电压及频率
●订货数量
例：四极接触器TSTC1-4008 220V，50Hz/60Hz、10台。
表示为40A四极交流接触器、控制线圈的频率为50Hz/60Hz、电压为220V，订货数量为10台。
●特殊电压规格产品，如用户需要可特殊订货
