一、用途：

XGM系列照明配电箱广泛用于宾馆、公寓、高层建筑、港口、车站、机场、医院和厂矿企业等单位的建筑照明和

小型动力控制电路中，适用于交流50Hz，单相240V，三相450V以下总电流225A及以下的户内照明和动力配电线路中，作为线路过载保护，短路保护以及切换之用。

二、结构：

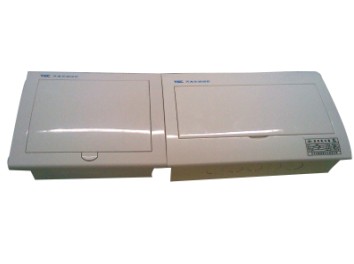

配电箱按安装方式可分为明装式和嵌入式两种，按型式可分为不带小门和带小门两种。照明配电箱用薄钢板做成无骨架形体，主要部件有壳体、零线排、保护接地排、面板等。暗装式面板上有小门，打开门可以进行开关操作，进出线敲落孔在箱壁上、下侧，敲落方便。箱内主要安装TSTB1型断路器。母线排、零线排、保护接地排采用自行设计的绝缘支架安装，结构合理，互换性强，组合拆装方便。

三、技术参数：

a 额定电压交流380V/220V、直流220V。

b 主开关选用TSTB1型的照明箱最大总输入电流不能超过225A，其优选值为10A，15A，20A，25A，32A，40A，50A，60A，80A，100A。

c 单个电路最大输出电流不超过60A，其优选值为1A，3A，5A，10A，20A，25A，32A，40A，50A，60A。
