一、用途：

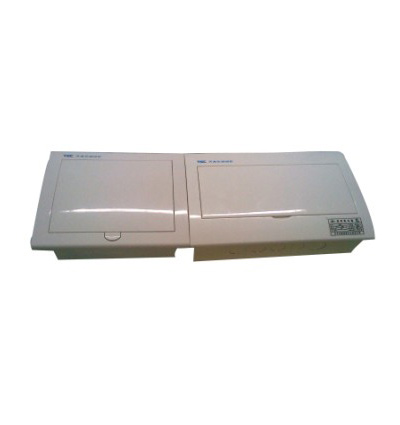

XGMC计量箱主要用于各种民用建筑、旅馆、商店、机关、学校、车站、机场、医院和厂矿企业等单位的高层建筑场所，安装在户内作为交流50Hz，电压380V/220V，直流220V及以下的照明配电线路中，作为线路过载、短路、漏电保护电能计量之用。

二、结构：

计量箱按安装方式可分为明装式和嵌入式两种。

计量箱用薄钢板做成无骨架形体，主要部件有箱体、元件安装板、零线排、保护接地排和电器元件组成。元件安装板可连同电器元件整体拆装，进出线路敲落孔在箱壁上、下侧，敲落方便。箱体厚度为145mm、160mm两种，适用于不同厚度的墙体。

箱内主要安装TSTB1型断路器，DD862系列，DT862系列单、三相电度表，也可选用智能型电度表。母线排、零线排、保护接地排采用自行设计的绝缘支架安装，结构合理，互换性强，组合拆装方便。

三、技术数据

1）额定电压交流380V/220V、直流220V

2）最大总输入电流不超过60A，其优选值为10A，15A，20A，25A，32A，40A，50A，60A。

3）单个电路最大输出电流不超过32A，其优选值为1A，3A，5A，10A，15A，20A，25A，32A。

4）电度表采用DD862、DT862系列时电流等级为1A，2A，3A，5A，10A，15A，20A，30A，40A，60A。
