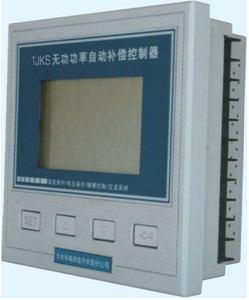

TJKS系列无功功率自动补偿控制器采用
全数字化设计，先进的交流采样（抗干
扰能力更强），人机界面采用LCD中文液
晶显示，人性化设计，结构紧凑，体积
小，外形美观；可实时显示电网功率因
数、电压、电流、温度、电压电流总谐
波畸变率的平均值及电容投切状态等信
息，采用优先结合循环、编码投切方式，科学的将无功补偿到最佳状态，更好地提高功率因数。
电气特性：                ☆
测量电压： 400V
测量电流： 0～6000A
灵敏度： 120mA(二次)
测量功率因数： 滞后0.200～超前0.200
测量温度: 20℃~80℃
显示电压总谐波畸变率： 0.0～50.0％
显示电流总谐波畸变率： 0.0～50.0％
取样电压： 0.4KV 注: 取样电压与取样电流不能同相。
取样电流： 母线电流互感器二次0～5A
控制输出： 继电器干结点5A/250V阻性(静态)； 12V 30mA/支路(动态)
电流变比： 1～1200（比率值）
延时时间： 1s～100s
目标COSΦ： 滞后0.80～超前0.80
过压设定： 400V～480V（欠压默认值300V）
投切门限： 0.5～1.2（设定值为投入门限值）
切除门限＝1.2－当前设定值
谐波保护: Hu：0.0%～50.0% Hi：0.0%～50.0%
输出组数： 1～12组
回路工作时间: SP：0～180分钟
电容预置： 0～999Kvar/组
海拔高度： ≤3500m
工作温度： -45℃~+80℃
可靠性：平均无故障时间（MTBF）：＞25000小时
测量精度 电压：±0.5％ 电流：±0.5％
功率因数：±1.0％
