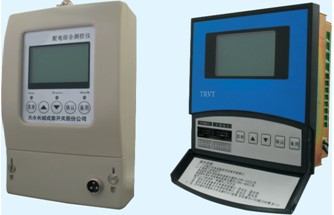

配电综合测控仪集全面的三
相电量测量、128×64液晶综
合显示、谐波分析、越限控
制、开关量输入/输出、动态
无功补偿、电能计量、事件
记录、通讯于一体。新颖的外观设计，具有壁挂式和嵌入式两种安装方式，终端可安装在柜体内或安装在面板上，在考虑安装方案时，应遵循易于安装，观察采集方便，有利于信号、电源及接地线的走线原则。适用于公用变台区、工矿企业、箱变、JP柜、配电屏、楼宇自动化的动力监控及智能无功补偿系统。先进的交流采样软件算法和精密可靠的硬件电路相结合、嵌入式具有前置可翻式面板、支持现场不断电在线升级，可靠的电磁兼容设计、方便构成各种电力监控系统。配电综合测控仪提供RS232/485串口一和RS-485串口二，串口
二为数据转发串口（仅限嵌入式），主要支持多功能电子电度表的数据转发。串口一通讯方式支持双绞线、同轴电缆、数传电台、GPRS、还可以利用光MODBUS与光纤配合进行通讯。结合通讯部分还可与SCADA主站通讯，完成对配电线路的各种监控功能。
产品特点：
◆ 多功能、高精度
配电综合测控仪具有强大的数据采集和处理功能，可以监测几十种（甚至上百种）电量，同时具有三相四线电压、
电流3－19次谐波实时分析、电能脉冲输出、电量越限报警、最值记录统计、记录15分钟间隔各种测量电量、数据存储
3个月。
◆ 通讯组网能力强
配电综合测控仪通讯功能强大，具有两路光电隔离的R S - 4 8 5 / R S-232串口-和RS-485串口二，提供开放式的串行通讯协议，用户可以根据自己的需要选择不同的通讯方式，通讯方式可选择双绞线、数传电台、掌上电脑、GPRS，并可与其它监控单元构成高效经济的电力监控网络。
◆ 显示操作简便
配电综合测控仪采样128×64点阵液晶显示器和薄膜按键，可通过按键选择显示测量参数或进行所有的参数设置，所有设定参数储存在仪表内部的非易失性存储器中，掉电数据不丢失，另外可以使用相应的系统参数设置软件，通过通讯口进行参数设定。
◆ 安装方便灵活
配电综合测控仪具有嵌入式和壁挂式两种安装方式，满足不同现场的要求。
◆ 可靠性高
配电综合测控仪采用多种抗高频干扰软硬件措施，可以安全、可靠地在强磁场环境中运行，可靠性极高。
功能描述：
◆ 数据监测
历史数据：
可设定记录每日15-60分钟的数据，保存90天的历史数据。
基本电参数历史数据：L1、L2、L3相电压、电流、零序电流、功率因数、温度、有功功率、无功功率、有功电度、无功电度。
统计数据：
L1、L2、L3相电压、电流、功率因数、有功功率、无功功率、总有功功率、总无功功率和总功率因数的最 大值／最小值出现的时间和平均值；L1、L2、L3相电压谐波越上限累计时间；L1、L2、L3相电压缺相时间； 停电次数；日运行时间；
电压最大不平衡率；电容器投切次数及发生时刻和投运时间。
实时数据：
L1、L2、L3相电压、电流、功率因数、有功功率、无功功率、谐波电压、谐波电流、零序电流、总有功电量(累计)、总无功电量(累计)、 温度、频率、电容器容值、电容器开入开出工作状态；控制保护参数设置。
◆ 谐波测量记录
本设备可记录60天的(每小时测量一点)L1、L2、L3相3、5、7、9、11、13、15、17、19次谐波电压／谐波电流的总畸变率，和各次谐波含量的历史数据。
◆ 电量统计
累计有功电度／累计无功电度／当日有功电度／当日无功电度。
◆ 保护参数设置
电压上限／下限保护值；电压合格率统计上限设置值／下限设置值；统计电压合格率；电流互感器变比；目标功率因数；电压谐波上限保护；电容器投切延时；电容器容值；总有功表底电量；总无功表底电量；广播校时；零序电流保护；温度保护；过载保护；电流谐波保护。
◆ 事件记录
事件类型：L1、L2、L3电压越上限、电压越下限、缺相开始和结束时刻；停电日期和时间。
◆ 遥控
对开关量输出信号进行远程操作
◆ 后台软件
可通过后台软件每秒钟进行数据记录、曲线分析、保存打印。详情见后台软件说明。
◆ 无功补偿
取样物理量为无功功率，无投切振荡；提供12路无功补偿控制接口；提供多种控制方案；可通过终端按键选择分
相补偿(Y型)、三相补偿(△型)、综合接法(Y+△型)控制方式；电容器容量分配支持1：1：1：1：2：2：2：1：2：3：3：1：4：4等编码方式和模糊控制方式。　　
电气特性：                ☆
海拔高度： ≤3500m
工作温度： －25℃～+70℃
周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在，安装地点无剧烈振动、无雨雪侵蚀。
工作电源范围： 220V±20% (A型) 85V～265V(B型)
重量： 1.5Kg
测量信号： 分相
测量方式： 交流采样
测量电压： 59V～280V
测量电流： 0～5A
测量功率因数： 滞后0.200～超前0.200
测量谐波： 数字方式显示
测量有功功率： 0～999.9Kw(分相)
测量无功功率： 0～999.9Kvar(分相)
测量有功电度： 0～999999.99Kwh
测量无功电度： 0～999999.99Kvarh
无功补偿输出： 12V 30mA/支路
开关量输出： 12V 30mA/支路★(需外接继电器)
开关量输入： 干结点输入（不需外接电源）★
温度量输入： PT100
报警输出： 250V 5A 继电器干结点
通讯口1： 用于远程终端数据采集
模式： RS-485/RS-232（可通过前面板跳针选择）★
波特率： 1200、2400、4800、9600、38400
数据位： 8个数据位
奇偶校验位： 可设定
停止位： 一个停止位
测量精度：
电压：±0.5% 　功率：±1.0%
电流：±0.5% 　频率：±0.5%
功率因数：±1.0% 电量：±1.0%
注：以上数据是根据预热10分钟后，以及1年内校准所得
设置数据
电压上限：240V-275V 步长5V
电压下限：175V-200V 步长5V
目标功率因数：0.90～1.00 步长0.01
电流互感器变比：1～1200
电容器投切延时时间：20ms-300s
谐波电压设置值：5%～50% 步长0.5%
门限值：0.5～1.2 步长0.1
零序电流:5%～60% 步长5%
