一、用途
TSTCK系列切换电容器接触器（以下简称接触器）主要用于交流50Hz（或60H ），额定绝缘电压为690V，在AC-6b使用类别下，额定工作电压为400V时额定工作电流为87A的低压无功功率补偿设备中，通断低压无功功率补偿用的电容器组，用以调整电系统的功率因数COSΦ值。接触器附有抑制涌流装置，能有效地减少合闸涌流对电容器组的冲击和降低操作过电压。

二、结构特点
●接触器为防护式，动作机构为直动式，触头为双断点；
●接触器由一台TSTC1系列交流接触器，一台转换触头组和六根限流电阻线等零部件组成，转
换触头组挂接在TSTC1系列交流接触器的上方，主触头系统分上、下两层布置，上主触头接
通瞬间后自行断开复位，下主触头继续闭合到位。
●在接触器两侧可加装辅助触头组（TF）以增加辅助触头对数。
●触头数量：
接触器具有三对常开主触头，每对主触头分上、下两层，每对上主触头与两根限流电阻线
串联后与一对下主触头对应并联。接触器本身还具有两对辅助触头（上层一对，下层一对，
仅TSTCK-25~40）或三对辅助触头（上层一对，下层两对，仅TSTCK-50~125）。
●在接触器的线圈接线端可加装延时、放大等各种功能模块。
●在电容器被接入的1~2Us内，回路中会产生几十甚至百多倍于电容器额定电流的高频浪涌冲
击电流，普通接触器由于结构不能承担这样的接通任务，切换电容接触器结构上的特殊性，
在接入电容器时具有短时的限流能力。
●接触器的绝缘件均采用具有耐阻燃的尼龙材料，且对铁芯进行特殊表面处理，使接触器可直
接用于湿热带型（TH）；
●本系列产品的安装尺寸均于TSTC1系列交流接触器对应相同。
三、工作原理
当控制回路通电后，接触器吸合，串入限流电阻线的上主触头先于下主触头接通，从而达到抑
制涌流作用，完成后瞬间断开复位，其间下主触头进入正常工作，而断开回路时则由下主触头完
成，各司其责。因限流电阻瞬间接入，所以不会造成长期的电力浪费和烧损电阻线等现象。
四、工作条件和安装条件
●周围空气温度-5℃~+40℃，24小时的平均值不超过+3 5℃。
●安装地点海拔不超过2000m。
●安装地点的空气相对湿度在最高温度为+40℃时不超过50%，在较低温度下可以有较高的相对
湿度最湿月的月平均最低温度不超过+25℃，该月的月平均最大相对湿度不超过90%；由于温
度变化发生产品上的凝露情况必须采取措施。
●接触器应安装和使用在无显著摇摆、冲击和振动的地方。
●污染等级为“污染等级3”；
●安装类别为“安装类别Ⅲ”；
●特殊用途与用户协商；
●接触器应按正常位置安装，安装面与垂直面倾斜度不超过±30°，安装可采用螺钉安装或卡
装在35mm或75mm安装轨上。
五、主要技术参数

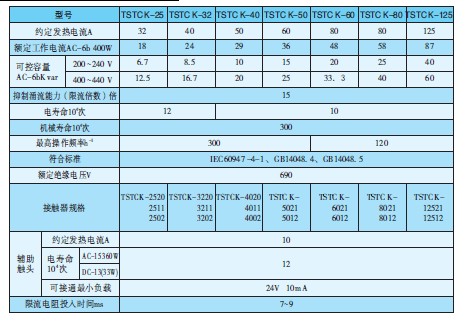

▲主触头和辅助触头主要技术参数

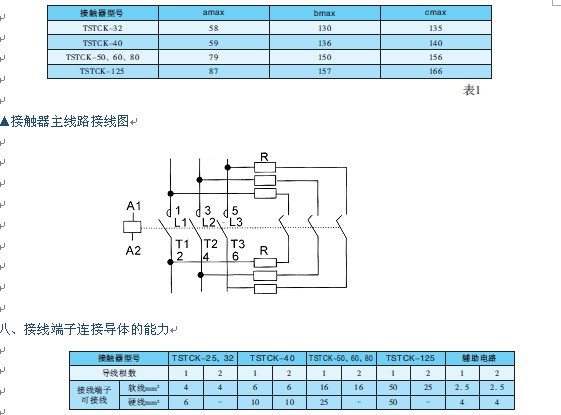

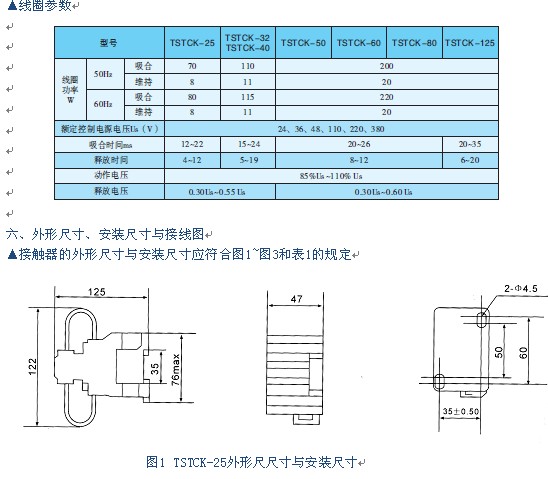

九、订货须知
▲订货时应指明下列事项：
●接触器的全型号及名称，控制线圈的频率及电压、订货数量，若需特殊线圈控制电源电压规
格及TH产品可特殊订货。
例：TSTCK-2511 M7 10台
TSTCK-12521 Q7 TH 20台
