一、用途
TSTC1-Z系列直流操作交流接触器（以下简称接触器）适用于交流50Hz（或60H ）额定绝缘电
压为690V，额定电流至95A的电力系统中。供远距离频繁地接通和分断交流电路之用。其主要控制
对象是电动机，也可用于控制如异步、交流变速、交流调速电机、电焊机、电容器组、电热装置、
照明设备其它载。

二、结构
▲结构特点
●立体布局，积木组合结构，上方可加装辅助触头组及空气延时头，有利于扩大功能，两侧可
加装辅助触头，线圈两端可加装延时或过电压吸收等各种功能模块。
●触头采用双断点，强制摩擦结构，有自洁作用
●触头有编号、直观，便于安装
三、正常工作条件和安装条件
●周围空气温度-25℃~+45℃;24小时平均值不超过+35℃；
●海拔不超过2000m。
●空气相对湿度在最高温度为+40℃时不超过50%，在较低温度下可以有较高的相对湿度，最湿
月的月平均最低温度不超过+25℃，同时该月的月平均最大相对湿度不超过90%；并考虑到因
温度变化发生在产品上的凝露。
●额定工作制：
a）八小时工作制；
b）断续周期工作制（或断续工作制）；
c）不间断工作制。
●污染等级为“污染等级3”；
●安装类别为“安装类别Ⅲ”；
●特殊用途与用户协商；

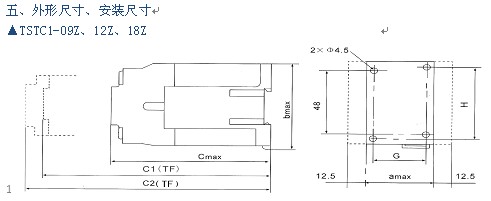

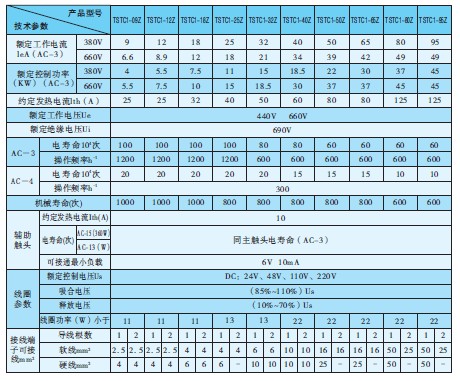

●该系统接触器可采用螺钉安装或安装在35mm（TSTC1-09Z～32 Z）、75 mm（TSTC1-40Z～95Z）四、主要技术参数

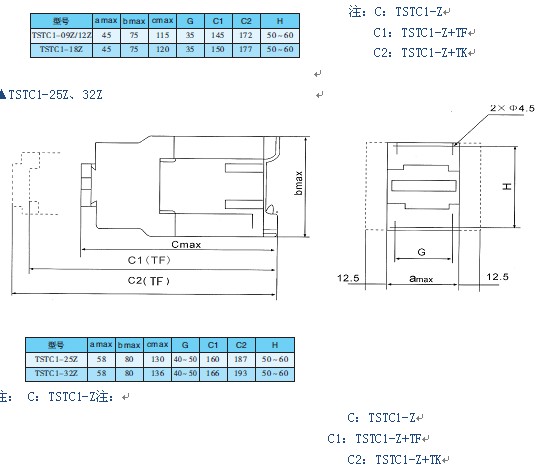

▲TSTC1-40Z、50Z六、接线图七、订货须知
▲在订货时须写明以下内容：
●接触器的全型号及名称；
●控制线圈的电压；
●订货数量：
例如：TSTC1-0910Z直流操作交流接触器，电压DC 48V，10台
表示为9A接触器的主触头为常开的，控制线圈的电压直流48V，订货数量为10台。
